皓特蒸汽換熱機組

專利號：ZL2015 2 0517289.4

一、      概述

減溫減壓裝置和板式換熱機組在一起組合還是第一回，利用減溫減壓裝置的恒溫恒壓的特點，保障板換膠墊不被高溫蒸汽破壞，板換的優點全部體現出來了，占地小，重量輕、造價低、換熱效率高等特點，汽水換熱新方式------皓特蒸汽換熱機組。

二、      工作原理

先是減壓：過熱蒸汽或飽和蒸汽通過減壓，變成過熱蒸汽，Ａ點蒸汽經過減壓調節閥，通過調節減壓閥的開度控制Ｂ點的壓力。后是減溫：向過熱蒸汽噴射定量的霧化水，霧化水被蒸汽汽化，吸收蒸汽熱量，過熱蒸汽溫度降低，達到飽和蒸汽。換熱器一、二次出入口均有溫度、壓力傳感器，數據實時上傳PLC，PLC通過用戶的參數設定，自動控制B、D點的溫度和B壓力，B、D點的溫度和B壓力任何一個參數超過設定值，電動調節閥將自動減小蒸汽流量，直至關閉閥門。當設備故障、超溫、超壓等，A點的調節閥自動關閉，循環泵自動開啟。

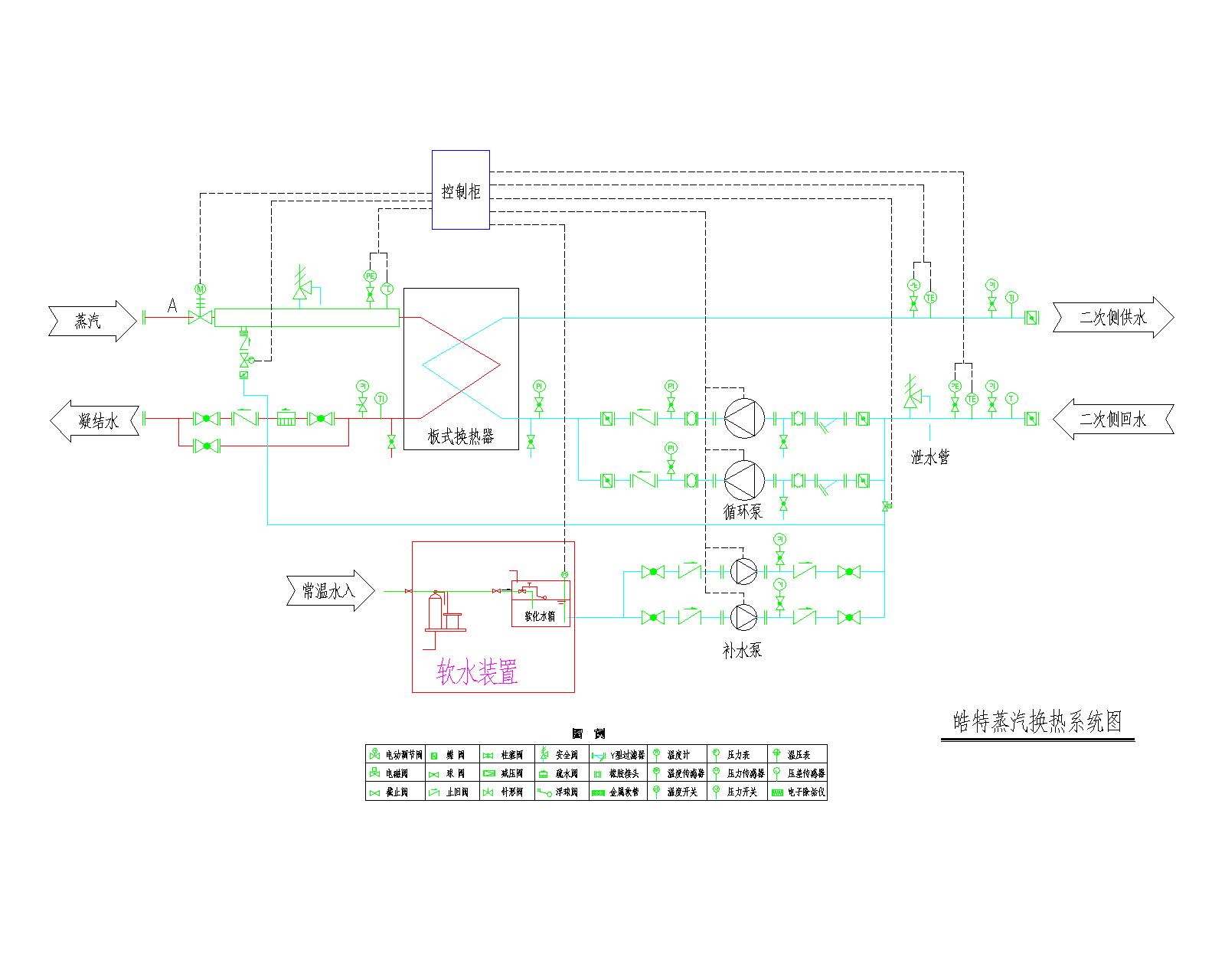

上圖：皓特蒸汽換熱機組原理圖

三、特點：

1、板換蒸汽入口溫度可控化，這是以前的換熱器無法做到的。

2、完全保證換熱器始終是汽水換熱，從而提高換熱效率。也就是同樣的工況負荷，可以減少換熱面積，減少設備成本。

3、降低蒸汽壓力，提高蒸汽潛熱焓值，提高熱用率。

整體設備體積小重量輕，沒有管殼式換熱器的龐大體積和維修空間，體積等同于純板式換熱機組，減溫減壓過程在管道連接中完成，不受空間面積限制。

4、入口蒸汽溫度壓力最高，溫度450℃，壓力6.0MPa，根據用戶要求可以更高，入口蒸汽的溫度壓力不穩定對設備沒有影響，管殼式換熱機組一般最高300℃，2.0MPa，板式換熱器一般最高150℃，1.0MPa.入口的溫度壓力變化對設備有影響。

5、節能，通過霧化水減溫，將冷凝水汽化成低壓飽和蒸汽，減少蒸汽使用量。同樣由于是接觸式減溫沒有熱損失。

6、一閥多用：（減壓閥和溫控閥功能）A點電動調節閥，在控制B點壓力優先的同時控制B點溫度，在設備故障等非常規的運行時關閉電動閥，保證設備安全。

7、一泵二用：（減溫水泵和二次補水泵）增壓泵保證減溫水參數運行，電磁閥控制補水量。

一次熱源標準化：熱源入口只要壓力超過0.4MPa，一律按0.4MPa飽和蒸汽計算
