混水機組
一、混水機組工作原理：
根據一次網高溫水溫度和二次網需要供水溫度及供暖面積，計算出一次網高溫水流量和二次網混水流量，將混水流量 控制器調節至計算流量；混水泵開啟運行后，在流量控制器的作用下，始終保持在設定的流量；在溫度傳感器的信號 指令下，溫控閥保持在設計流量對應的的開度，以滿足二次網供水流量和溫度的要 求，此時混水流量處于設定比例的 平衡狀態；當二次熱網供水溫度或室外溫度降低時，室內溫度也會降低，溫度控閥傳感器檢測到溫度降低的信號，向 溫控閥發出指令使開度增大，
一次網的高溫水進入二次熱網的流量增加，二次網供水溫度提高，住宅室內溫度也會隨 之提高，直至達到設定的標準溫度；當室內溫度升高時，傳感器檢測到溫度升高的信號，向溫控閥發出指令使溫控閥 向關的方向動作，一次網的高溫水進入二次熱網的流量減少，二次網供水溫度就會降低，住宅室內溫度也會隨之降低，
直至 達到設定的標準溫度。
二、HHS混水機組規格型號表：
|
型 號 |
揚程 (m) |
流量（ m 3 /h) |
功率（ kw ） |
外型尺寸 |
|
HHS-0.35-20-25 |
18-21.5 |
17.5-32.5 |
3 |
1.8 × 1.1 ×0.8 |
|
HHS-0.7-20-50 |
17-22 |
35-65 |
5.5 |
2.0 × 1.2 ×0.85 |
|
HHS-1.05-24-87 |
18-26 |
60-110 |
7.5 |
2.6 × 1.6 ×1.10 |
|
HHS-1.4-24-87 |
18-26 |
60-110 |
7.5 |
2.6 × 1.6 ×1.10 |
|
HHS-1.75-20-100 |
14-23 |
70-130 |
11 |
2.6 × 1.6 ×1.10 |
|
HHS-2.1-20-160 |
14-24 |
96-192 |
15 |
2.6 × 1.6 ×1.10 |
|
HHS-2.45-20-160 |
14-24 |
96-192 |
15 |
2.6 × 1.6 ×1.10 |
|
HHS-2.8-20-200 |
17-22 |
140-260 |
18.5 |
3.1 ×2.3×1.40 |
|
HHS-3.5-20-200 |
17-22 |
140-260 |
18.5 |
3.1 ×2.3×1.40 |
|
HHS-4.2-20-400 |
14-22 |
280-520 |
30 |
3.1 ×2.3×1.40 |
|
HHS-4.9-20-400 |
14-22 |
280-520 |
30 |
3.1 ×2.7×1.40 |
|
HHS-5.6-20-400 |
14-22 |
280-520 |
30 |
3.1 ×2.7×1.40 |
|
HHS-6.3-24-346 |
19.5-27 |
242-450 |
37 |
3.1 ×2.7×1.40 |
|
HHS-7.0-20-550 |
18.1-21.8 |
350-600 |
45 |
3.4 ×3.3×1.50 |
|
HHS-8.4-24-600 |
20-27.5 |
450-720 |
55 |
3.6 ×3.3×1.70 |

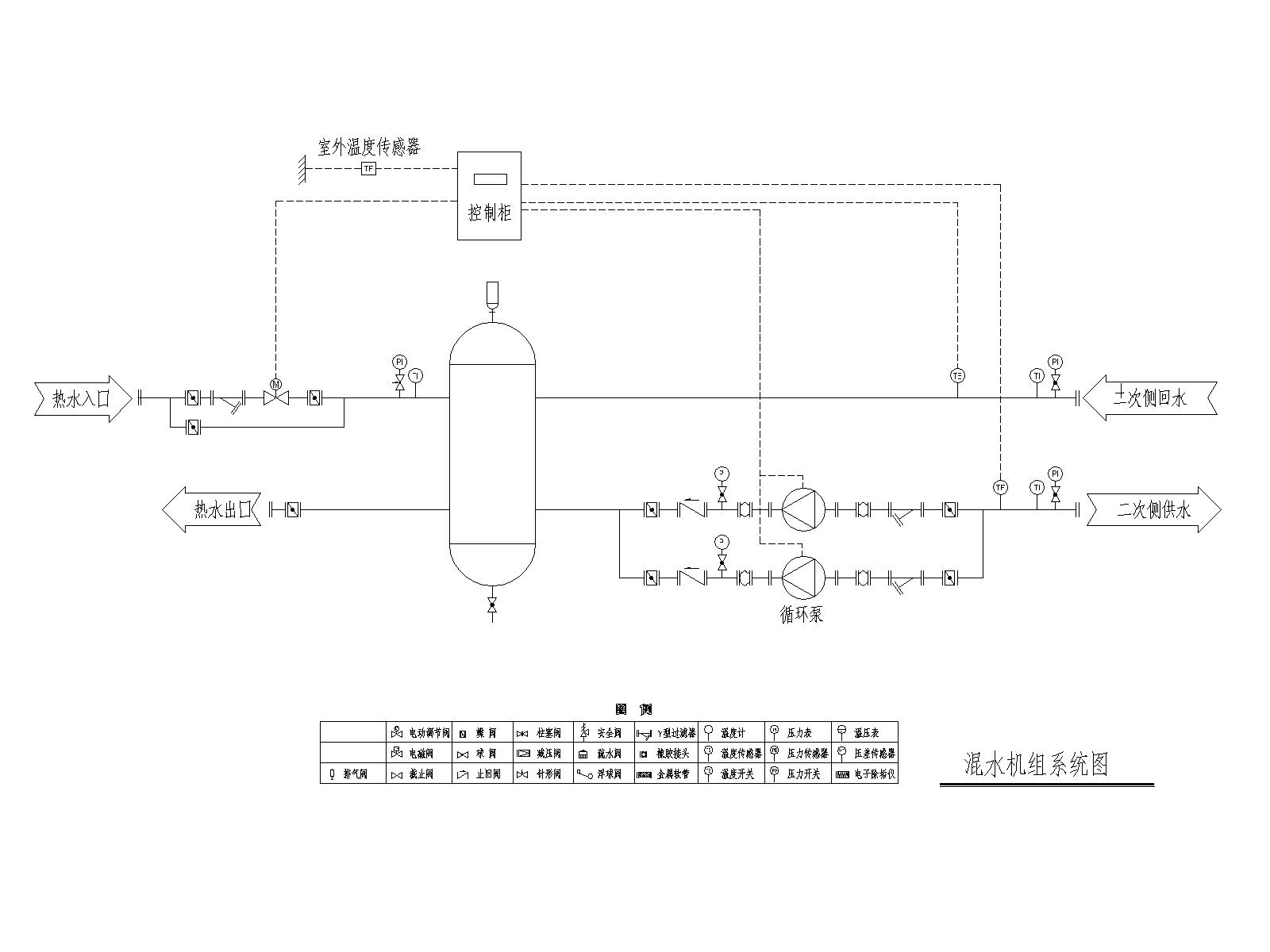

三、系統原理圖
